वर्टिकल रेडियल एक्सट्रूज़न पाइप बनाने की मशीन - व्यावहारिक चयन और प्रक्रिया गाइड

1. अवलोकन एवं अनुप्रयोग स्थिति निर्धारण

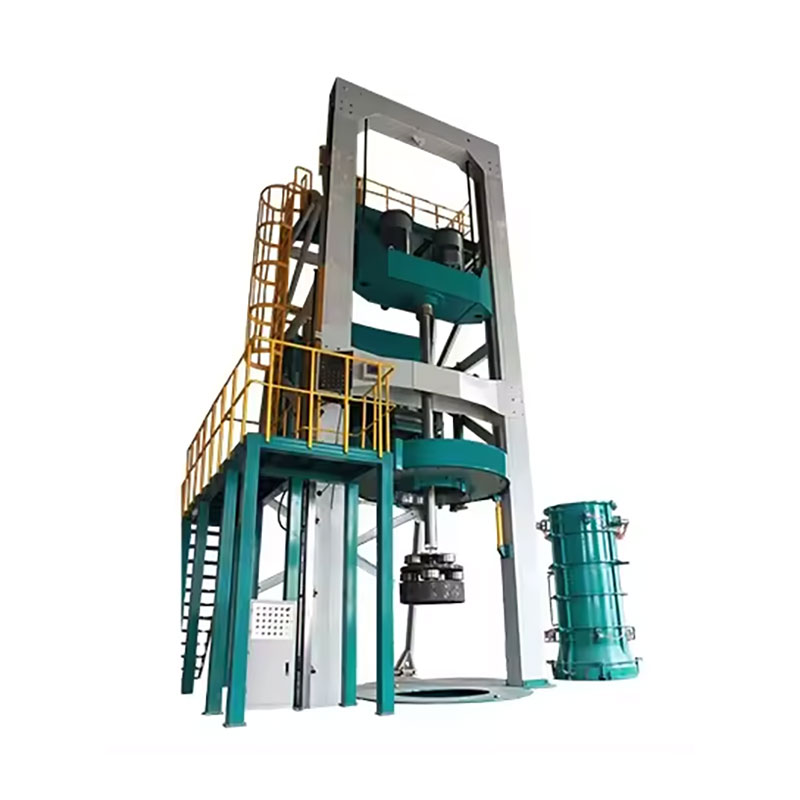

The ऊर्ध्वाधर रेडियल एक्सट्रूज़न पाइप बनाने की मशीनवर्तमान में छोटे से मध्यम व्यास वाले प्रबलित कंक्रीट जल निकासी पाइप के उत्पादन के लिए मुख्य उपकरण है। इसका मुख्य संचालन सिद्धांत है: शुष्क-कठोर कंक्रीट का उपयोग करते हुए, एक एक्सट्रूज़न हेड घूमता है और पाइप मोल्ड के अंदर उगता है, जिससे तत्काल डिमोल्डिंग और ऊर्ध्वाधर इलाज प्राप्त करने के लिए सामग्री को रेडियल रूप से कॉम्पैक्ट किया जाता है।

पारंपरिक केन्द्रापसारक या कोर-कंपन प्रक्रियाओं की तुलना में, इस पद्धति के मुख्य लाभ हैं:

• लघु निर्माण चक्र (प्रति पाइप 2-4 मिनट)

• स्वचालन की उच्च डिग्री

• कम श्रम मांग

• शून्य अपशिष्ट निर्वहन

यह इसे DN300 से DN1500 मिमी रेंज में जल निकासी पाइपों के उच्च मात्रा में उत्पादन के लिए विशेष रूप से उपयुक्त बनाता है।

2. मुख्य मशीन मॉडल और मुख्य विशिष्टताएँ

मशीन का चयन करते समय निम्नलिखित प्रमुख मापदंडों को प्राथमिकता दी जानी चाहिए:

2.1 उत्पादन आकार सीमा

विभिन्न मॉडल विभिन्न व्यास श्रेणियों को कवर करते हैं। उदाहरण के लिए:

छोटे मॉडल (जैसे, एचएफ श्रृंखला): कवर φ200-φ800 मिमी, कुल स्थापित शक्ति ~11.75 किलोवाट, चक्र समय 5-10 मिनट, आउटपुट 30-100 पाइप प्रति शिफ्ट।

मध्यम मॉडल (उदाहरण के लिए, JX800-1650 श्रृंखला): कवर 800-1650 मिमी, कुल स्थापित शक्ति ~143.5 किलोवाट, एक्सट्रूज़न हेड गति 30-180 आर/मिनट, उत्पादन दर 30-120 पाइप/घंटा।

2.2 ड्राइव एवं नियंत्रण प्रणाली

बड़ी मशीनें आमतौर पर एकीकृत इलेक्ट्रोमैकेनिकल-हाइड्रोलिक नियंत्रण अपनाती हैं:

मुख्य स्पिंडल डीसी या चर-आवृत्ति गति विनियमन का उपयोग करता है, आमतौर पर 0-150 आर/मिनट
ऊर्ध्वाधर गति को हाइड्रॉलिक रूप से नियंत्रित किया जाता है, जिसमें 10-20 मिमी/सेकेंड की कार्यशील उठाने की गति होती है, जो समान वृद्धि के लिए एनकोडर ट्रैकिंग से सुसज्जित है।
सभी परिचालन डेटा को पीएलसी में फीड किया जाता है और टचस्क्रीन एचएमआई (मानव-मशीन इंटरफ़ेस) के माध्यम से नियंत्रित किया जाता है।

2.3 स्थापना एवं पर्यावरणीय आवश्यकताएँ

3. उपकरण चयन के लिए मुख्य निर्णय कारक

3.1 मोल्ड और एक्सट्रूज़न हेड कॉन्फ़िगरेशन

ऊर्ध्वाधर रेडियल एक्सट्रूज़न प्रक्रिया का एक महत्वपूर्ण लाभ छोटे मोल्ड पदचिह्न है - प्रति पाइप आकार में केवल एक एक्सट्रूज़न हेड और मोल्ड के दो सेट की आवश्यकता होती है, जो प्रारंभिक मोल्ड निवेश को काफी कम कर देता है।

हालाँकि, एक्सट्रूज़न हेड का डिज़ाइन और रखरखाव सीधे उत्पाद की गुणवत्ता निर्धारित करता है। घरेलू और आयातित एक्सट्रूज़न हेड यांत्रिक संरचना, पाइप बनाने के प्रदर्शन और स्थापना और समायोजन में आसानी में भिन्न होते हैं। चयन करते समय, उपयोगकर्ताओं को इसके आधार पर मूल्यांकन करना चाहिए:

• संयुक्त प्रकार की आवश्यकताएँ

• ठोस ताकत ग्रेड लक्ष्य

• भूतल समाप्ति विशिष्टताएँ

3.2 आवश्यक सहायक उपकरण

अकेले मुख्य मशीन पूरी उत्पादन लाइन नहीं बनाती है। निम्नलिखित सहायक उपकरण आवश्यक हैं:

स्वचालित पिंजरा वेल्डिंग मशीन (सरिया पिंजरा निर्माण के लिए)
कंक्रीट बैचिंग प्लांट/मिक्सर
स्टीम बॉयलर (यदि स्टीम क्योरिंग अपनाया जाता है)
फोर्कलिफ्ट या अन्य सामग्री प्रबंधन उपकरण

कुछ आपूर्तिकर्ता सभी सहायक उपकरणों को कवर करते हुए एकीकृत टर्नकी समाधान प्रदान करते हैं।

3.3 सामान्य गुणवत्ता दोष एवं प्रक्रिया नियंत्रण बिंदु

वर्तमान घरेलू उत्पादन में, सामान्य दोषों में शामिल हैं:

असमान दीवार की मोटाई
भीतरी सतह पर खरोंच/फटने के निशान
घंटी (सॉकेट) सिरे पर अपर्याप्त संघनन
ये अक्सर निम्न कारणों से होते हैं:
एक्सट्रूज़न हेड संरचनात्मक डिजाइन
उठाने की गति और घूमने की गति के बीच बेमेल
अनुचित कंक्रीट मिश्रण डिज़ाइन (जल सामग्री, ग्रेडेशन, सीमेंट सामग्री)

इसलिए, आपूर्तिकर्ता का चयन करते समय, एक्सट्रूज़न हेड डिज़ाइन और प्रक्रिया पैरामीटर अनुकूलन में उनके तकनीकी ट्रैक रिकॉर्ड पर विशेष ध्यान दिया जाना चाहिए।

4. उद्योग के रुझान और भविष्य का विकास

उद्योग तीन स्पष्ट दिशाओं में आगे बढ़ रहा है:

1. उच्च उत्पादन क्षमता - तेज़ चक्र समय और प्रति शिफ्ट उच्च आउटपुट

2. पूर्ण स्वचालन - पीएलसी-आधारित बंद-लूप नियंत्रण के माध्यम से मैन्युअल हस्तक्षेप को कम करना

3. बहु-आकार लचीलापन - एक ही मशीन पर विभिन्न व्यास का उत्पादन करने के लिए तेजी से मोल्ड परिवर्तन क्षमता

साथ ही, ऊर्जा दक्षता और पर्यावरणीय स्थिरता अधिक प्रमुख होती जा रही है। कुछ अगली पीढ़ी के उपकरण अब रेडियल एक्सट्रूज़न और कोर-कंपन सिद्धांतों दोनों को एकीकृत करते हैं, जो उत्पादन गति से समझौता किए बिना बेहतर संघनन घनत्व और उच्च अभेद्यता ग्रेड की पेशकश करते हैं।
